| 产品名称：悬臂式货架 |
| 产品类别：仓储货架 -> 悬臂式货架 |
| 存取方式： |
| 货架承载： |
| 订购热线：13520069132 13683619292 |
|
货架结构特点

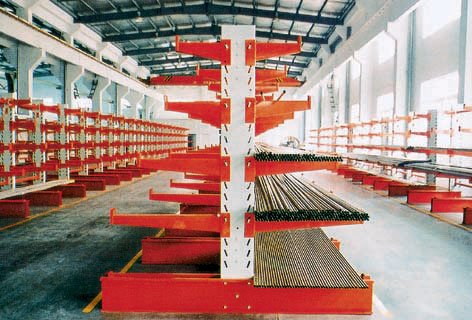

1、悬臂式货架有单臂和双臂之分，高效存储木料、管材、长条物等类似产品。悬臂式货架可由单个立柱片单元配以悬臂通过水平拉杆、斜拉杆等连续组成多个单元系统。
2、悬臂式货架在质量、安全性和管理方面是行之有效的存储系统。立柱片由立柱和底座构成，立柱由两片特殊设计的C型钢对焊而成，这种结构充分利用材料的抗载容量，有着承载大、造价低的特点。
3、立柱预制双排孔，孔的节距为100mm，悬臂通过板销与立柱连接，可以以100mm为节距上下调节。
悬臂架参数表（参考）
产品规格 立柱规格 立柱高度 悬臂规格 悬臂长度 单臂荷重
(mm) (mm) (mm) (mm) (kg)
轻型悬臂架 50*100*2.0 ≤1800 40*60*1.5 ≤700 ≤150
60*120*2.0 ≤2000 40*80*1.5 ≤1000 ≤250
50*100*1.5 ≤300
中型悬臂架 70*140*2.0 ≤2500 50*100*2.0 ≤1100 ≤350
50*120*1.5 ≤400
50*120*2.0 ≤450
80*180*2.0 ≤3000 50*140*1.5 ≤1200 ≤500
50*140*2.0 ≤600
重型悬臂架100*200*2.5 ≤3500 100*100*2.0 ≤1300 ≤1000
60*160*2.0 ≤1500 |
|
|
|
|
